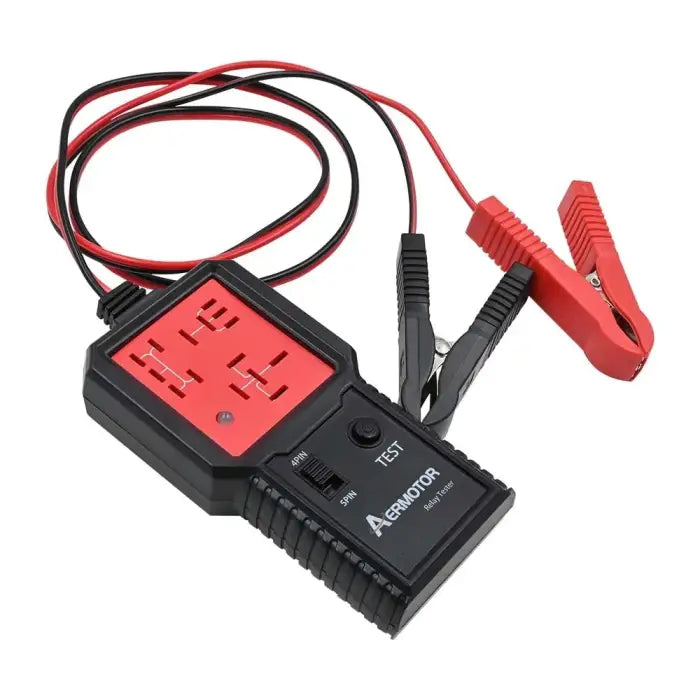

Tester universal pentru relee auto de 12V

Un tester universal de diagnosticare a releelor care vă oferă o indicație a stării generale și a funcționării celor mai comune relee auto.

Testerul va verifica dacă contactele releului funcționează corect prin conectarea la bateria vehiculului.

Testerul va monitoriza configurația pinilor, timpii de închidere și deschidere a contactelor, secvența releului în timpul fiecărei sesiuni de testare.

Instrucțiuni pentru locul de muncă:

•

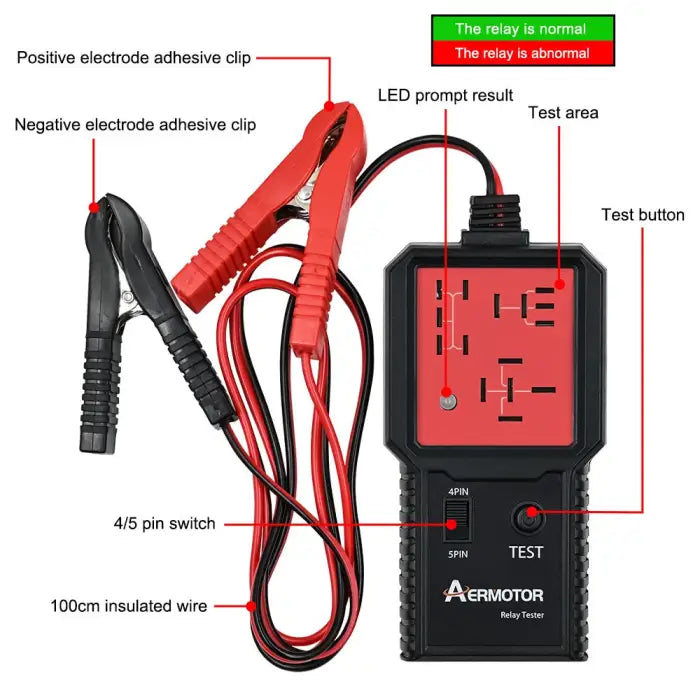

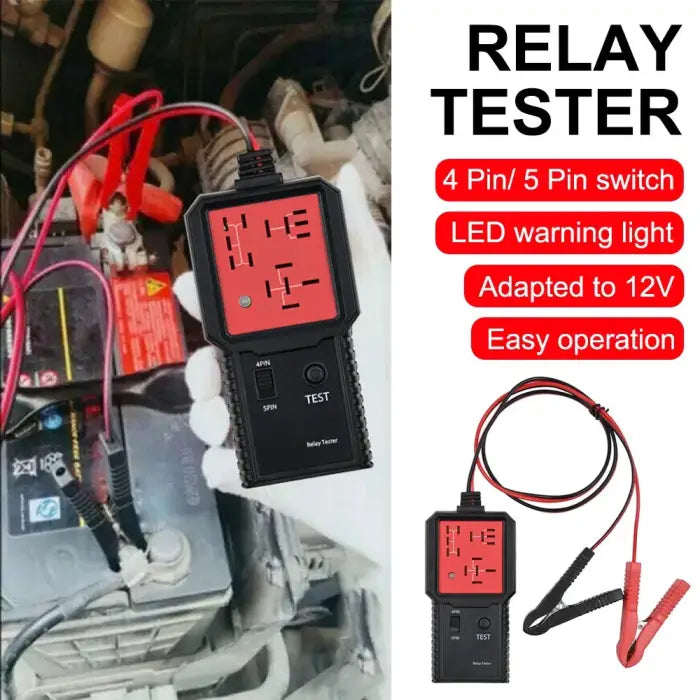

• Conectați cablurile de alimentare la bateria vehiculului. Clemă crocodil neagră la borna negativă, clemă roșie la borna pozitivă.
•

• Testerul pornește atunci când LED-ul devine ROȘU.
•

• Verificați releul înainte de a-l conecta la tester. Dacă este un releu cu 4 pini, selectați mufa "4 pini" de pe tester. Dacă este un releu cu 5 pini, selectați mufa "5 pini" de pe tester.
•

• Conectați releul la una dintre cele trei prize.
•

• Apăsați butonul TEST
•

• Testerul va verifica configurația pinilor releului testat. Testerul va indica cu LED-ul ROȘU dacă releul testat este scos din funcțiune sau dacă pinul său este distrus.
•

• Testerul va deschide și închide releul de 10 ori pentru testare. Timpul de la închiderea la deschiderea contactelor este monitorizat de tester și dacă timpul de testare depășește timpul setat, releul nu este în funcțiune. Testerul se va aprinde imediat cu LED-ul ROȘU.
•

• Testerul va verifica consistența releului după testarea timpului de închidere și deschidere a contactelor de zece ori. Testerul va aprinde un LED VERDE dacă testul este reușit.
•
